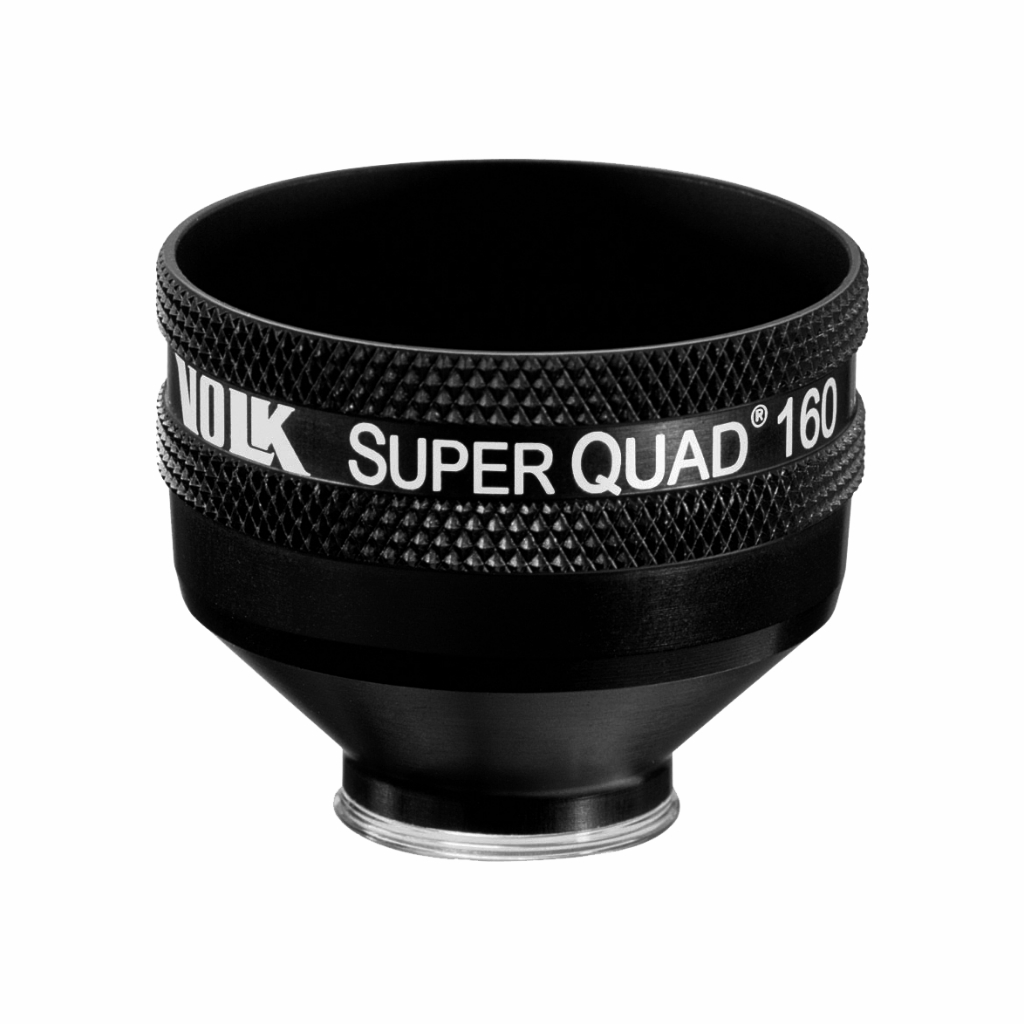

VOLK SUPER QUAD 160
Контактная офтальмологическая лазерная линза Volk Super Quad 160: в клиническом случае Островерхова А. И. использована как сопутствующая оптика при YAG лазерной гиалоидопунктуре.
- Производитель
- Volk Optical
- Страна
- США
- Тип оборудования
- Оптические приборы
Описание
В статье Островерхова А. И. линза VOLK SUPER QUAD 160 указана как используемая при проведении YAG лазерной гиалоидопунктуры с помощью YAG-лазера 1064 нм Lightmed Lightlas SLT/YAG. Официальная страница и каталог Volk описывают Super Quad 160 как контактную лазерную линзу для широкопольного осмотра сетчатки и лазерных вмешательств, включая панретинальную коагуляцию и работу на дальней периферии сетчатки.
История модели
VOLK SUPER QUAD 160 включён в энциклопедию как оборудование, прямо названное в научной статье Островерхова А. И. о YAG лазерной гиалоидопунктуре при ретинопатии Вальсальвы.
Официальная страница Volk называет модель Super Quad® 160 PRP Laser Lens и описывает её как линзу для wide field visualization сетчатки, панретинального осмотра и лазерных вмешательств. Каталог Volk 2025 фиксирует ключевые параметры: поле зрения 160°/165°, image magnification 0,50× и laser spot magnification 2,0×.
Связь с заболеванием и процедурой в проекте создаётся на основании статьи; техническая часть карточки заполняется по официальной странице, каталогу и руководству по уходу Volk.
Принцип работы

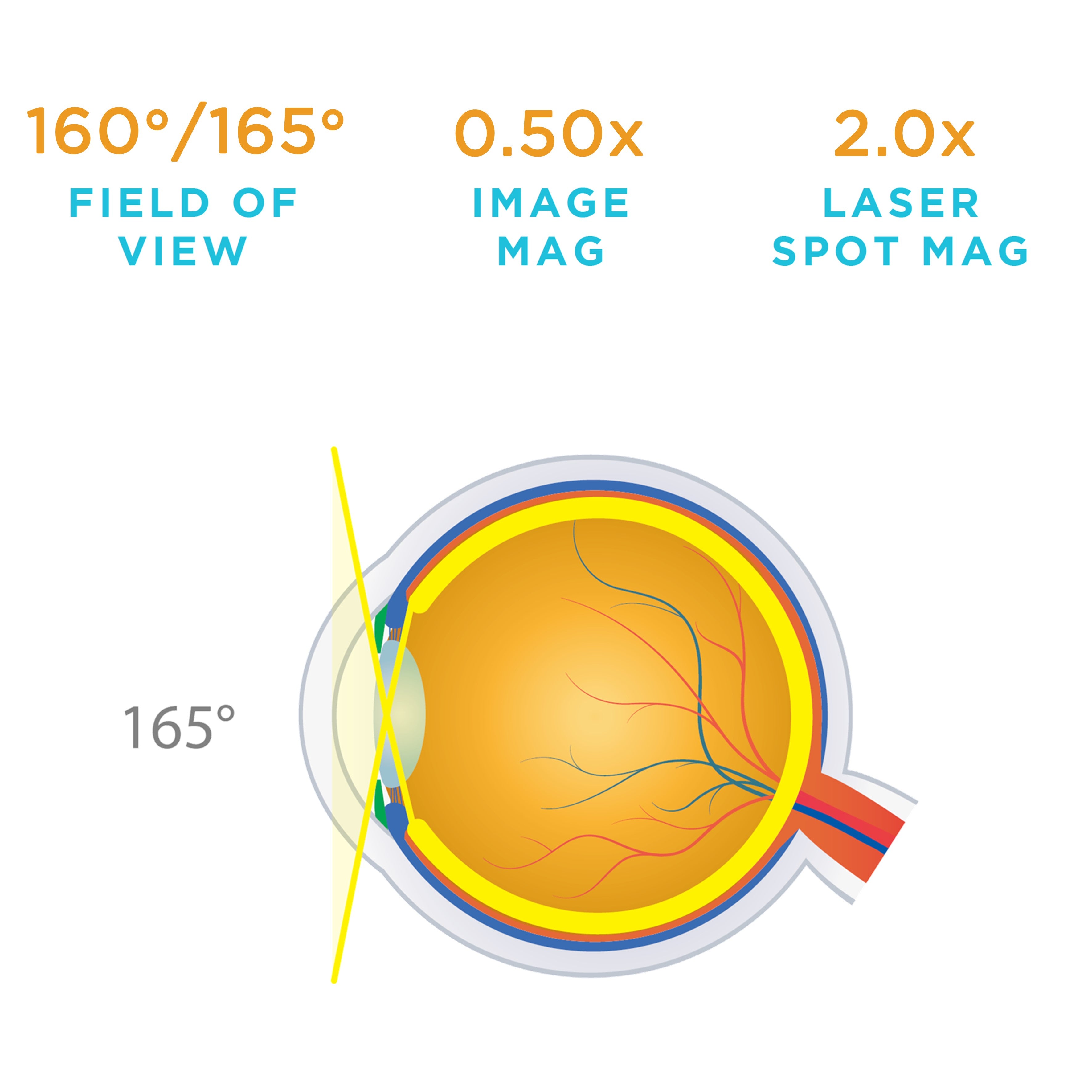

Контактная линза расширяет поле визуализации глазного дна и меняет масштаб изображения и лазерного пятна. По официальным данным Volk Super Quad 160 обеспечивает поле зрения 160°/165°, уменьшение изображения 0,50× и увеличение лазерного пятна 2,0×; в статье эта оптика применялась вместе с YAG-лазером при субгиалоидном кровоизлиянии.
Преимущества
- Широкое поле визуализации сетчатки до 160°/165°.
- Подходит для PRP и других лазерных процедур на дальней периферии сетчатки по официальному каталогу.
- Версия с фланцем рекомендована производителем для лазера из-за лучшей стабильности на роговице.
- Официальная страница производителя указывает 30 мм PRP laser lens surface для крупного и чёткого изображения сетчатки.
Показания
- Использование при YAG лазерной гиалоидопунктуре в описанном клиническом случае.
- Панретинальный осмотр и лазерные процедуры на сетчатке по официальному каталогу Volk.
- PRP и другие лазерные вмешательства на дальней периферии сетчатки.
Ограничения
- Карточка не создаёт связь с клиникой: статья не подтверждает конкретное место использования линзы.
- Это оптическая контактная линза, а не самостоятельная лазерная система; клиническое применение зависит от выбранного лазера и методики.
- Для контактных лазерных линз Volk обязательны очистка, дезинфекция или стерилизация по инструкции производителя.
- В официальном FAQ Volk указано, что варианты с фланцем и без фланца требуют goniosol для визуализации и лазерных процедур.
Технические характеристики
| Идентификация | |
|---|---|
| Модель, указанная в статье | VOLK SUPER QUAD 160 |
| Официальное название | Super Quad® 160 PRP Laser Lens |
| Тип объекта | |
| Назначение в статье | Линза для проведения YAG лазерной гиалоидопунктуры |
| Связанное оборудование | |
| Лазер | Lightmed Lightlas SLT/YAG |
| Официальное применение | |
| Primary application | PRP, widefield view for pan retinal examination and laser treatments |
| Оптические данные | |
| Поле зрения | 160° / 165° |
| Image magnification | 0,50× |
| Laser spot magnification | 2,0× |
| Контактная часть | |
| Диаметр контакта — flange | 16,5 мм |
| Диаметр контакта — no flange | 15,7 мм |
| Версии | |
| Flange | VSQUAD160 |
| No Flange | VSQUAD160NF |
| Эксплуатация | |
| Средство для контактного применения | Goniosol требуется для визуализации и лазерных процедур по FAQ Volk |
| Обработка | Очистка с последующей дезинфекцией высокого уровня или стерилизацией по инструкции Volk |
Галерея
Документы
Вопросы и ответы
Что такое VOLK SUPER QUAD 160?
Это контактная лазерная линза Volk для широкопольной визуализации сетчатки. В научной статье она указана как сопутствующая оптика при YAG лазерной гиалоидопунктуре.
Какие основные параметры линзы?
Официальный каталог Volk указывает поле зрения 160°/165°, image magnification 0,50× и laser spot magnification 2,0×.
Есть ли связь линзы с клиникой?
Нет. Статья подтверждает использование линзы в клиническом случае, но не подтверждает конкретную клинику, поэтому связь с клиникой не создаётся.
